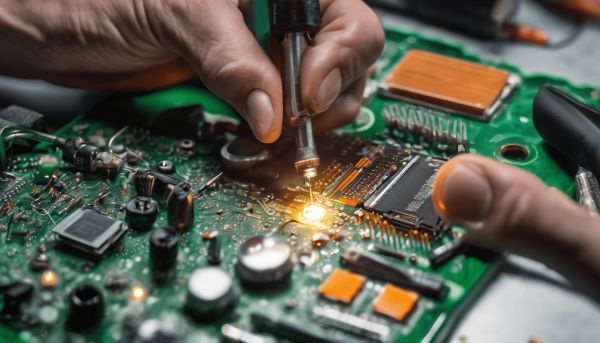

Réparer un circuit électronique pour économiser vos appareils

Un écran noir, un appareil qui ne répond plus, une carte mère silencieuse. On reste souvent là, un peu désarmé, à se demander si c’est vraiment la fin. Jeter ? Remplacer ? Ou tenter de comprendre, de démonter, de réparer ? Derrière chaque panne électronique, il y a une piste, un composant défaillant, une soudure rompue. Et parfois, juste un condensateur gonflé qui crie sa détresse. Réparer un circuit électronique, ce n’est pas réservé aux ingénieurs. C’est une démarche accessible, exigeante, mais profondément gratifiante.

Diagnostic et matériel pour la réparation électronique

Pour s’attaquer à un circuit imprimé, il faut d’abord se munir des bons outils. Sans eux, on navigue à vue, au risque d’aggraver les dégâts. Le fer à souder est l’arme principale, mais il faut aussi un multimètre pour mesurer la continuité électrique, une pompe à dessouder pour retirer les anciennes soudures, et éventuellement une loupe avec éclairage pour inspecter les pistes microscopiques. Un kit de base, complet et fiable, se trouve aujourd’hui à partir de 50 €, ce qui reste un investissement raisonnable pour plusieurs réparations.

L’équipement indispensable du réparateur

Pour découvrir d’autres manières de redonner vie à vos objets du quotidien, on peut consulter ludiquementvotre.com. Ce type de ressource offre des tutoriels concrets, des retours d’expérience et des astuces pour prolonger la vie des objets électroniques sans se ruiner. Le but n’est pas de devenir un expert du jour au lendemain, mais d’acquérir les bases pour intervenir en toute confiance sur des pannes fréquentes.

Identifier les composants défectueux

L’inspection visuelle est la première étape. On cherche des signes évidents de détérioration : un condensateur électrolytique gonflé ou fendu au sommet, une piste de cuivre noircie par une surchauffe, ou encore un composant carbonisé. Ces indices ne trompent pas. Ensuite, le multimètre devient indispensable. En mode continuité électrique, il permet de vérifier si un fusible est rompu ou si une piste est interrompue. En mesurant la résistance ou la tension à certains points du circuit, on peut aussi localiser une fuite ou un court-circuit.

Les précautions de sécurité essentielles

Le danger, souvent sous-estimé, vient des condensateurs. Même débranché, un appareil peut stocker une décharge électrostatique dangereuse, surtout dans les alimentations ou les circuits de puissance. Toujours débrancher l’appareil, attendre plusieurs minutes, et si possible décharger les gros condensateurs avec une résistance ou un tournevis isolé. Travailler sur une surface propre, sèche, bien éclairée, et éviter les tapis ou vêtements synthétiques qui génèrent de l’électricité statique. Un bracelet anti-statique, même basique, peut éviter de griller un composant sensible au simple contact.

Les techniques de soudure et de maintenance

La soudure est au cœur de toute réparation électronique. Une mauvaise connexion peut provoquer une panne intermittente, difficile à diagnostiquer. Le but n’est pas de recouvrir un composant d’étain, mais de créer un brasage tendre solide, lisse et brillant. L’étain doit mouiller à la fois la piste du circuit et la patte du composant, sans excès. L’usage d’un flux de soudure est souvent nécessaire, surtout sur des soudures anciennes ou oxydées, car il nettoie la surface et facilite l’adhérence.

Maîtriser la soudure à l’étain

• Préparer la zone : nettoyer la piste et la patte du composant avec un peu d’alcool isopropylique
• Chauffer simultanément la piste et la patte avec le fer à souder
• Appliquer l’étain jusqu’à ce qu’il s’écoule uniformément
• Laisser refroidir naturellement, sans bouger le composant
• Vérifier visuellement la qualité de la soudure : elle doit être conique et brillante

Une soudure sèche, terne ou en forme de perle, indique un mauvais contact. Elle peut fonctionner un temps, puis lâcher. C’est l’un des pièges les plus courants en bricolage électronique.

Nettoyer et protéger le circuit imprimé

Après intervention, les résidus de flux peuvent être corrosifs à long terme. Un nettoyage avec de l’alcool isopropylique et un pinceau fin élimine ces impuretés. Une fois sec, certains techniciens appliquent un vernis de protection, surtout sur les cartes destinées à un environnement humide ou poussiéreux. Ce vernis, transparent, isole les pistes sans interférer avec le fonctionnement. Il prolonge la durée de vie du circuit, surtout si l’appareil est soumis à des vibrations ou des variations de température.

Réussir son intervention technique sur le long terme

Remplacer un composant, c’est une chose. Le faire sans détériorer le reste, c’en est une autre. Les cartes modernes sont fragiles, et les pistes en cuivre très fines. Un excès de chaleur peut décoller une piste, rendant la réparation bien plus compliquée. Pour les composants traversants – ceux dont les pattes passent à travers la carte – il faut dessouder chaque patte une à une, en veillant à ne pas forcer. Une fois le composant retiré, nettoyer les trous avec la pompe à dessouder pour permettre une nouvelle insertion propre.

Remplacer un composant traversant

Le remplacement doit se faire avec un composant équivalent, en valeur et en gabarit. Un condensateur de 1000 µF 16V ne peut pas être remplacé par un 10 µF sans conséquence. Heureusement, les valeurs sont souvent imprimées dessus. Pour les résistances, le code des couleurs permet de les identifier. Une fois le nouveau composant en place, la soudure doit être nette, sans pont d’étain entre deux pattes voisines. Un pont peut créer un court-circuit silencieux.

Remonter et tester l’appareil

Avant de remettre sous tension, un dernier contrôle visuel s’impose. On vérifie chaque soudure, chaque composant, chaque connexion. Puis, on alimente l’appareil progressivement, si possible avec une alimentation variable ou un fusible de protection. Une fumée, une odeur, un composant qui chauffe anormalement ? On coupe immédiatement. Une réparation stable ne se juge pas à l’allumage, mais après plusieurs heures d’utilisation. Le test sur le long terme est ce qui distingue une intervention réussie d’un coup de chance.

Quand solliciter une maintenance industrielle

Il faut savoir reconnaître ses limites. Les composants CMS (montage en surface), particulièrement les QFP ou BGA, exigent un matériel professionnel : station de rework, microscope, pâte à braser. À ce stade, la précision dépasse largement les capacités d’un atelier amateur. Dans ces cas, faire appel à un service spécialisé devient pertinent. Leur expertise, leur outillage et leur garantie offrent une sécurité que le bricolage ne peut pas fournir. Ce n’est pas un échec, mais une prise de conscience : certains circuits demandent une maintenance industrielle, avec des protocoles stricts et un suivi qualité.

Les interrogations courantes

Est-il plus rentable de réparer ou d’acheter une nouvelle carte électronique ?

Dans de nombreux cas, réparer est largement plus économique. Le coût d’un composant, comme un condensateur ou une résistance, est souvent inférieur à 1 €. Même avec plusieurs pièces, on reste bien en dessous du prix d’une carte neuve, qui peut dépasser 100 €. Cependant, si la panne touche plusieurs composants complexes ou nécessite un diagnostic poussé, l’équation change. L’investissement en temps et en outils doit être pris en compte.

Quelle est la durée de garantie typique après une soudure manuelle ?

Une réparation effectuée soi-même ne bénéficie d’aucune garantie légale. C’est vous qui en assumez la responsabilité. Contrairement aux professionnels, qui proposent souvent une garantie décennale sur leurs travaux, ici, la fiabilité dépend entièrement de la qualité de l’intervention. Si la soudure est bien réalisée et le composant adapté, la durée de vie peut être équivalente à celle d’origine. Mais il n’y a aucune protection en cas de défaillance ultérieure.

Combien de temps faut-il laisser refroidir un circuit avant le test ?

Il est essentiel de laisser le circuit refroidir complètement avant tout test. On recommande d’attendre au moins 5 à 10 minutes après la dernière soudure. Cela évite les chocs thermiques lors de la mise sous tension et permet aux soudures de cristalliser correctement. Un refroidissement trop rapide, par exemple avec de l’air comprimé, risque de fragiliser les joints et de provoquer des microfissures invisibles.
