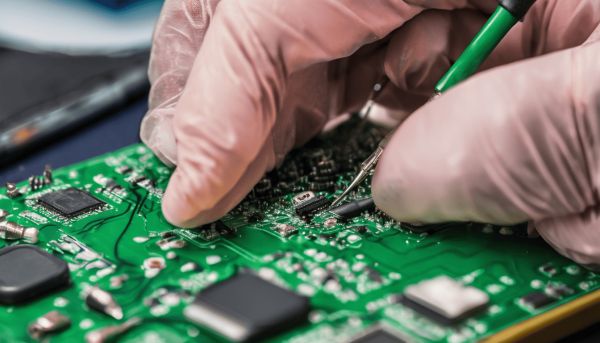

La lumière crue de la lampe d’atelier cisèle chaque détail du circuit imprimé posé sur l’établi. Sous la loupe, une piste microscopique, rompue comme un fil de soie, semble condamner toute chance de fonctionnement. Pourtant, ce n’est pas la fin. Des passionnés, armés d’un simple fer à souder et d’une patience de moine copiste, relèvent chaque jour ce défi : réparer plutôt que remplacer. Ce geste, à la fois modeste et profond, s’inscrit dans une logique plus large : celle de la résistance à l’obsolescence, du respect du matériel, de la maîtrise technique retrouvée.
Diagnostic et techniques de soudure avancées
Avant toute manipulation, il faut comprendre ce qui cloche. Le multimètre est l’outil incontournable pour diagnostiquer une panne sur un PCB. En mode continuité, il permet de vérifier si un courant passe d’un point à un autre, révélant ainsi les interruptions de piste. Il est tout aussi efficace pour tester les composants passifs comme les résistances ou les condensateurs : un condensateur gonflé ou fuyant est souvent le coupable silencieux d’un circuit en rade. Mais le regard affûté repère aussi les signes plus subtils : une soudure sèche, grise et granuleuse, qui ne fait pas contact, ou des traces de surchauffe autour d’un composant, trahissant un court-circuit passé.
Pour les passionnés souhaitant explorer des univers techniques variés au-delà de l’atelier, une plateforme comme ludiquementvotre.com peut s’avérer utile.
Une fois le défaut localisé, vient l’étape délicate de la réparation. Une piste sectionnée peut être restaurée grâce à un fil de cuivre émaillé ultra-fin, soudé aux deux extrémités de la rupture. Le secret ? Gratter délicatement le vernis époxy autour de la coupure pour accéder au cuivre sain, sans abîmer les pistes voisines. Cette précision exige un doigté certain et une bonne loupe. La capillarité de la soudure, ce phénomène par lequel le métal en fusion remonte le long du fil, est alors votre alliée.
Le fer à souder reste l’outil roi, mais il faut le dompter. Une température excessive peut décoller les pastilles du circuit, compromettant irrémédiablement l’intégrité structurelle. En général, 300 à 350 °C suffisent pour la plupart des soudures. L’ajout d’un flux de soudure nettoie les contacts et améliore l’adhérence. Quant à la tresse à dessouder, elle absorbe l’excès de soudure, permettant de corriger une erreur ou de retirer un composant défectueux sans forcer.
Identifier les composants défectueux au multimètre
Le diagnostic commence par une inspection visuelle minutieuse, puis passe à l’analyse électrique. Un multimètre en position ohmmètre permet de mesurer la résistance d’un composant isolé. Pour les condensateurs, un test de capacité (si le multimètre le permet) ou l’observation d’une charge/décharge lente est révélateur. Un court-circuit entre deux pistes ou une piste en circuit ouvert saute aux yeux avec le bip de continuité. Le fin mot de l’histoire ? Pas besoin d’un oscilloscope pour faire du bon boulot.
L’art de restaurer les pistes endommagées
Quand une piste est rompue, il s’agit de rétablir la continuité électrique. Le fil de cuivre émaillé de 0,2 mm de diamètre est idéal. Après avoir décapé les extrémités de la piste, on le fixe avec une petite goutte de soudure à chaque bout. Pour les réparations invisibles, on peut enfouir le fil sous une goutte de vernis époxy après soudure. Rien de bien sorcier, mais chaque millimètre compte.
Maîtriser le fer à souder et la tresse à dessouder
Un fer bien entretenu, avec une panne propre et étamée, fait des miracles. La tresse à dessouder, imprégnée de flux, est posée sur la soudure à retirer, puis chauffée : elle capte le métal fondu par capillarité. Pour éviter les micro-défauts, on ne maintient pas le fer plus de 3 à 5 secondes sur une pastille. Et pour les composants sensibles, un clip métallique sur la patte, entre le composant et la soudure, sert de dissipateur thermique.
Maintenance préventive des circuits imprimés
Prévenir, c’est guérir. Un circuit propre est un circuit qui dure. Avec le temps, la poussière, la graisse ou les résidus de soudure peuvent provoquer des courts-circuits ou de la corrosion. Le nettoyage régulier avec de l’alcool isopropylique et une brosse à dents souple élimine ces contaminants sans agresser les composants. On insiste : jamais d’eau, jamais d’alcool ménager. Une fois sec, l’application d’un vernis de protection, dit “conformal coating”, protège contre l’humidité et l’oxydation, surtout dans des environnements humides ou poussiéreux.
Manipuler un PCB, c’est aussi une affaire de précautions. Une décharge électrostatique, imperceptible à l’humain, peut foudroyer un composant sensible. Travailler sur une surface antistatique, avec un bracelet de mise à la terre, est une règle d’or. De même, un support stable évite les micro-fissures dans les soudures lors des manipulations répétées.
Nettoyage et protection contre l’oxydation
- Utiliser de l’alcool isopropylique à 90 % minimum pour un nettoyage efficace
- Nettoyer avec des mouvements doux pour ne pas arracher les pistes fines
- Appliquer un vernis protecteur en couche fine et uniforme après séchage complet
- Éviter les zones de condensation ou d’humidité prolongée
Les erreurs courantes à éviter en atelier
- Ne pas utiliser de température excessive sur le fer à souder
- Éviter les manipulations sans protection antistatique
- Ne pas forcer un composant mal aligné : cela peut décoller les pastilles
- Ne jamais souder sans ventilation : les vapeurs de soudure sont toxiques
Comparatif des outils de réparation PCB
Le choix de l’outillage dépend du type de réparation et du niveau de précision requis. Pour les composants traversants, un fer à souder classique suffit. Mais pour les composants CMS (montage en surface), minuscules et sensibles à la chaleur, une station à air chaud permet un retrait contrôlé sans endommager les éléments adjacents. Le multimètre, même basique, reste indispensable. Quant à la loupe binoculaire, elle transforme une tâche frustrante en exercice de précision maîtrisé.
Choisir entre station à air chaud et fer classique
La station à air chaud est incontournable pour les cartes modernes, denses et remplies de CMS. Elle diffuse un flux d’air chaud qui fait fondre uniformément toutes les soudures d’un composant en même temps. Le fer classique, plus simple, convient parfaitement aux réparations sur vieux matériel ou cartes à composants traversants. Le hic ? Avec l’air chaud, il faut maîtriser le débit et la température pour ne pas carboniser le PCB.
L’investissement selon le niveau d’expertise
On peut commencer modestement. Un fer à souder réglable, une pompe à dessouder, de la tresse, du flux et un multimètre de base coûtent moins de 100 €. Pour du matériel professionnel – station à air chaud, microscope, alimentation stabilisée – on dépasse 500 €. Mais pour un usage occasionnel, l’essentiel tient dans une petite boîte. L’important, c’est la régularité, pas la panoplie.
| Type d’outil | Usage principal | Niveau de difficulté | Prix indicatif |
|---|---|---|---|
| Fer à souder réglable | Soudure de composants traversants, réparation de pistes | Débutant | Bas |
| Station à air chaud | Retrait et pose de composants CMS | Intermédiaire/Pro | Moyen à Haut |
| Multimètre numérique | Diagnostic électrique, test de continuité, mesure de tension | Débutant | Bas |
| Loupe binoculaire | Visualisation précise des pistes et composants fins | Intermédiaire | Moyen |
| Pompe à dessouder | Retrait rapide de la soudure sur une pastille | Débutant | Bas |
Foire aux questions
Comment gérer les écarts de placage lors d’un reperçage ?
Lorsqu’un trou métallisé est endommagé, repercer peut agrandir l’écart et rompre la connexion avec les couches internes. Dans ce cas, on peut utiliser un micro-rivet en cuivre ou appliquer un vernis conducteur spécial pour rétablir le contact. L’essentiel est de garantir la continuité électrique entre les couches.
Est-il préférable de ponter une piste ou de remplacer la carte ?
Tout dépend du contexte. Si la carte est courante et peu coûteuse, le remplacement peut être plus rapide. Mais pour un équipement rare, ancien ou ayant une valeur sentimentale, réparer est souvent la meilleure option. Le rapport coût-temps penche en faveur de la réparation quand on maîtrise les gestes.
Quel est le coût réel d’une station de soudage fiable ?
Une station de soudage à air chaud d’entrée de gamme, suffisante pour des réparations précises, coûte entre 150 et 300 €. Les modèles professionnels, avec contrôle fin du flux et température, dépassent 500 €. Pour un usage régulier, mieux vaut investir dans du matériel durable.
La réparation de PCBs déformés par la chaleur est-elle possible en 2026 ?
Le gauchissement d’un PCB, dû à une contrainte thermique excessive, est souvent irréversible. Le substrat époxy ne retrouve pas sa forme initiale. On peut parfois stabiliser la carte pour un usage limité, mais l’intégrité structurelle est compromise. La prévention reste la seule solution vraiment fiable.
